＃W　（Ｄｉｆｆｕｓｅｒ２０度装着）

＃W

＃Am

＃R

＃G

＃Ｂ

明かりについて

---

灯体と電源ＢＯＸを分離して置く。（灯体はダブルアームになっているので、皿スタンドが不要です）

灯体と電源ＢＯＸを一体型のままフロアやセットに置く。

灯体と電源ＢＯＸを一体型のままバトンに吊る。（必ずＧハンガーを２個使用してください）

灯体と電源ＢＯＸを分離して、灯体のみバトンに吊り、電源ＢＯＸをフロアに置く。又は、電源ＢＯＸも同じバトンでも離して吊る。（延長ケーブル使用）

使用方法

---

---

株式会社　アーチェリープロダクション
531-0071 大阪市北区中津1丁目2-18ﾐﾉﾔﾋﾞﾙ2F
Tel 06-6359-1531 / Fax 06-6359-1532

Copyright (C) Archery Production All Rights Reserved

http://www.archerypro.co.jp

灯体　　　　　　　　　　　アルミダイキャスト　（ＩＰ６８完全防水型）
電源ＢＯＸ　　　　　　　　防塵防水構造　（ＩＰ６６相当）
吊り用アーム　　　　　　カムロック取り付け式アーム
供給電源　　　　　　　　ＡＣ９０Ｖ〜２４０Ｖ　　５０/６０Ｈｚ
定格消費電力　　　　　３５０ＶＡ以下　（全色点灯時）
ＬＥＤ型式　　　　　　　　ＬＵＸＥＯＮ　Ｋ２　（３Ｗ）
ＬＥＤカラー及び数　　　＃Ｂ、＃Ｇ、＃Ｒ、＃Ａｍ、＃Ｗ　各１２灯計　６０灯
配光角　　　　　　　　　　５度
制御信号　　　　　　　　ＤＭＸ５１２　５Ｐ　ＸＬＲコネクター　ＩＮ/ＯＵＴ２ｍ
入力電源接続　　　　　平行プラグコード
使用環境　　　　　　　　０℃〜＋４０℃
重量　　　　　　　　　　　灯体　　　　　　　　　５．５Ｋｇ
　　　　　　　　　　　　　　電源ＢＯＫ　　　　　 ８．２Ｋｇ
　　　　　　　　　　　　　　総重量　　　　　　 １３．７Ｋｇ

Ｐａｒａｍｅｔｅｒ　　　　　　９ｃｈ仕様（Ｉｎｔｅｎｓｉｔｙ−ＯＮ）
　　　　　　　　　　　　　　１/Ｉｎｔｅｎｓｉｔｙ、２/＃Ｂ、３/＃Ｇ、４/＃Ｒ、５/＃Ａｍ、６/＃Ｗ
　　　　　　　　　　　　　　７/Ｓｔｒｏｂｅ、８/Ｍｉｘ−Ｃｏｌｏｒ−１、９/ＭＩｘ−Ｃｏｌｏｒ−２
　　　　　　　　　　　　　　６ｃｈ仕様（Ｉｎｔｅｎｓｉｔｙ−ＯＦＦ）
　　　　　　　　　　　　　　１/＃Ｂ、２/＃Ｇ、３/＃Ｒ、４/＃Ａｍ、５/＃Ｗ、６/Ｓｔｒｏｂｅ

---

仕様

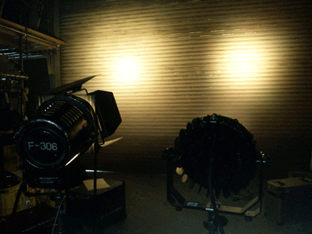

ＦＱ１Ｋｗとの比較
ＦＱ１Ｋｗは最大に絞った状態です。
ＬＥＤＹ−ＳＰＯＴは、＃Ｇ、＃Ｒ、＃Ａｍ、＃ＷをＦｕｌｌ、＃Ｂを無しの状態で、肉眼では色温度が一致しました。

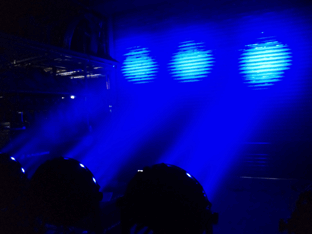

ＤＦ−５０を仕様し、ビームを出してみました。
